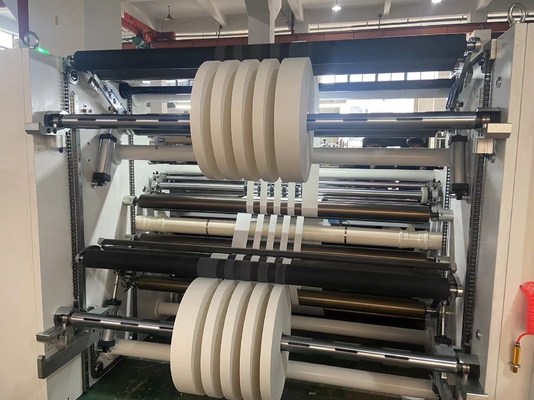

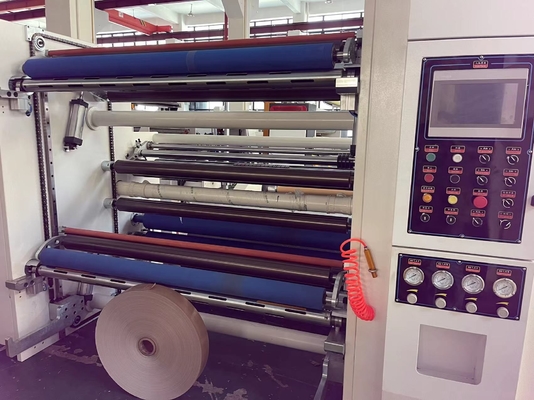

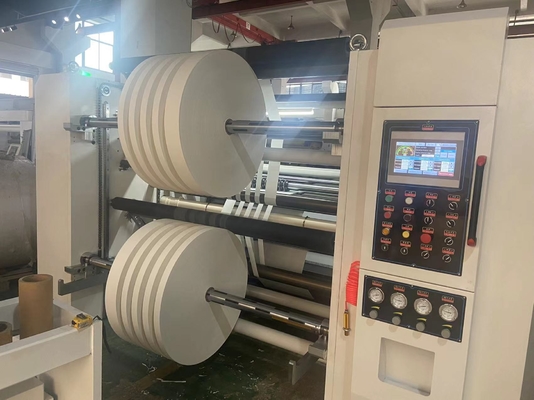

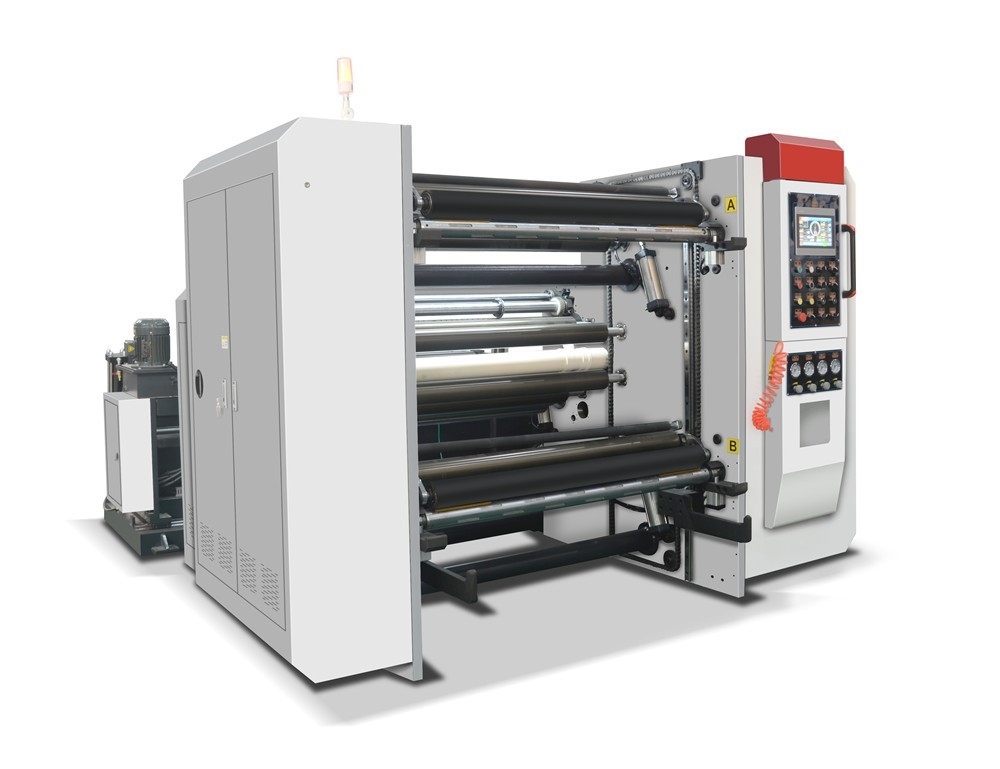

1350mm de Hoge snelheid 30g/M2~350g/M2 van Rewinder van de Bandsnijmachine

Hj-1300A 型电脑高速分切机

HJ-1300Acomputer hoge snelheid die machine scheuren

一, 用途: Geschikt voor:

本机适用于多种卷筒包装纸张 /PET/PVC, 无纺布, 不干胶多种卷筒包装材料的分切. 如各类纸张 30-350g/m2 (双胶纸, 纸袋纸, 白板纸, 特种纸, 淋膜纸等), 纸塑复合材料等.

Deze machine geschikt voor heel wat document, zoals 30-350g/m2, paper&film gelamineerd, PET/PVC, adhisive, niet-geweven jumbo het broodjessnijmachine van enz. het best.

二, 性能及特点: Kenmerk:

1. 该机采用伺服电机三电机同步控制, 自动锥度张力, 中心表面卷取方式;

Synchroniseert servomotor drie van het machinegebruik controle, autobandspanning, centrum en oppervlakte samen opnieuw opwindend;

2, 本机采用变频调速, 保持加速中平稳运转;

De frequentie van het machinegebruik past snelheid aan, houdt het stabiele lopen wanneer versnel;

3, 自动计米, 自动停机, 报警等功能;

auto tegenhoeveelheid, auto vaste lengte, het auto gehade alarm van het machineeinde wanneer, de autofunctie van de spanningscontrole enz.

4, 收卷采用 A, B 气胀轴结构, 装卸操作方便;

Het voeden van de de luchtschacht van het broodjesgebruik het gebruik 3# (76mm document buiskern)

5, 放卷采用光电式纠边方式;

Het opnieuw opwinden van van de de controlerand van de gebruiksfotocel de manier van de de positiecontrole

6, 圆刀纵切废边自动排放装置;

Het cirkelmes die afvalrand van broodje scheuren, en het is auto liet uit door ventilator

7, 自动气动式/无轴液压式放卷配置.

Automatisch Hydraulisch shaftness afwikkelend deel van de luchtschacht

• 技术参数: Afwikkelende Eenheid:

四, 机器配置: Machineconfiguratie:

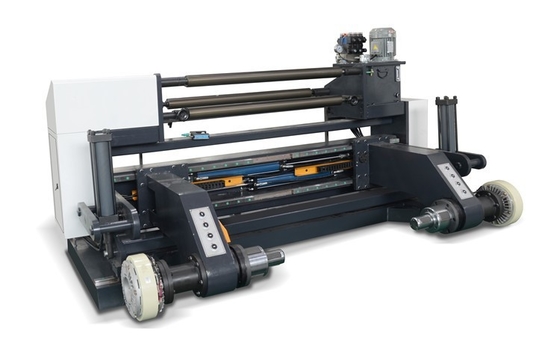

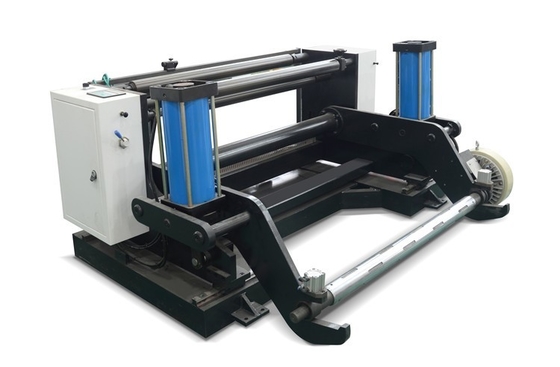

1. 放卷部分: 放卷配置自动式气动或选配液压无轴上料放卷结构

1. 机架采用 50# 优质钢板结构. 左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统, 纠偏采用中国产 1 套
　　　　　　　　　　　　　　
3. 张力控制: 张力采用磁粉控制 20kg (无轴磁粉为 10kg*2 只) 1 只
4. 放卷最大原材料宽度: 1350mm

1. Het afwikkelen zich: unwinging van de de luchtschacht 3inch/choose van het deelgebruik Hydraulische shaftness

1. De structuur van het het gebruiksstaal van het machinerek. Beweging rond gebruiks lineaire gids.

(2) Beweging rond gebruiks statisch type correctiesystem.epc gebruik China.

(3) Spanningscontrole: de remcontrole hydraulische 20kg (van het spanningsgebruik is 10kg*2pcs) 1pcs

(4) het afwikkelen zich materiële breedte: 1350mm

2. 主机部分: 机架采用优质钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5kw

2.Main ingenieur (het type van Oppervlaktewrijving): Hoog rekgebruik - kwaliteits gietende structuur

1) Bestuurder en aandrijvingsmechanisme:

(1) van het het gebruiksmotor en reductiemiddel van het Kaapstanderbroodje tarief die manier combineren

(2) Motor die servomotor (7.5KW) useChing 1set

(3) van het gebruikschina van de Frequentieconvertor het merk HONGYUAN 7.5kw

2)牵引装置:

1. 结构型式: 主动牵引气动压紧方式
2. 驱动方式: 主电机带动主传动轴, 主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2)Tractiemateriaal:

1. Structuurtype: Actieve de rolmanier van de tractie pneumatische pers
2. Bestuurdersmanier: de hoofdaandrijvingsbroodje van de hoofdmotoraandrijving, hoofd hoofd de tractiebroodje van de asaandrijving
3. Het gebruiks pneumatische controle van de persmanier

3)分切装置:

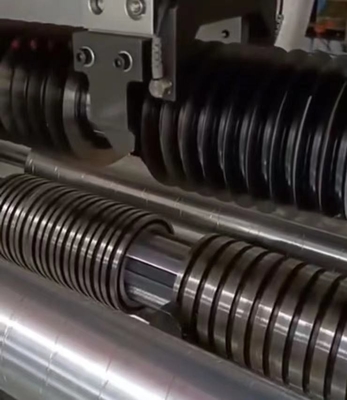

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 可任意手动调节 10 付
3. 分切精度: ±0.2mm

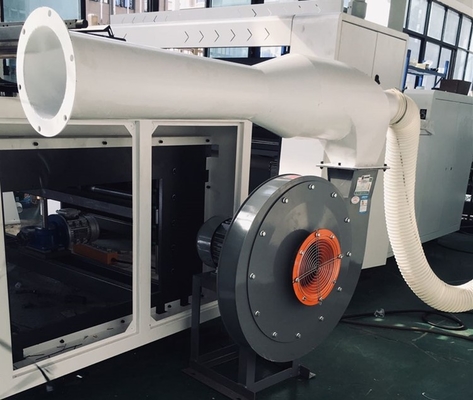

4. 废边排出系统采用高压风机 2.2KW

3)Het scheuren van materiaal:

1. Gebruiks cirkelmes die materiaalstructuur scheuren
2. Het ronde messengebruik Shanghai, kan 10pcs vrij aanpassen
3. Het scheuren van Precisie: ±0.2mm
4. het systeem van de afval zijlossing keurt de hoge drukventilator 2.2KW goed

3. 收卷装置

结构方式: 双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴 (英寸规格 3) 2 条
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5KW 2 套
4. 传动方式: 采用齿轮传动独立控制方式 2 套
5. 收卷最大直径: φ1000mm,
6. 收卷上轴, 下料采用自动卸料装置形式 1 套

3.Rewinding materiaal:

Structuurmanier: gebruik twee luchtschacht het opnieuw opwinden

1. Het opnieuw opwinden van de schacht van de de latlucht van het Broodjesgebruik (3inch-Specificatie) 2pcs
2. Het merk servo7.5KW 2pcs van motorusechina
3. De vectorcontrole 2pcs van het omschakelaarsgebruik 7.5KW
4. Bestuurder: De onafhankelijke transmissie 2set van het controletoestel

(5) Opnieuw opwindend Diametermaximum: 1000mm

(6) Twee Opnieuw opwindende motortype van het Schachtgebruik automatische het leegmaken apparatenvorm 1set

5. 控制部分: Controlemanier:

采用连体式控制柜和配电箱集中控制 1 套

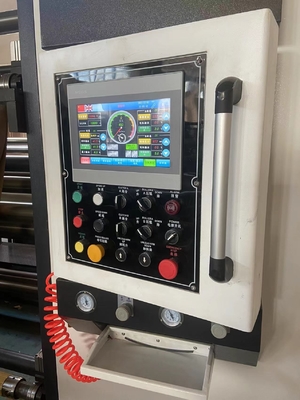

1. 该机的控制系统大致可分为主机速度控制, 放卷张力控制, 收卷张力调节, 自动计米等由 PLC 集中控制, 触摸屏采用台湾威纶, PLC 采用德国西门子;
2. 触摸屏采用 10 寸, 可推拉式结构
3. PLC 计长; 报警停车; 自动定长.
4. 可以予设分切长度停机

6. 配套设施: (用户自行负责)

1. 电源: 三相四线空气开关: 电压 380V 50Hz
2. 气源: 空压机 个气压 6

Het is elektrocontroledoos en voeding samen op de machine 1set

1. De controlesysteem van de machine met inbegrip van de hoofdcontrole van de ingenieurssnelheid, afwikkelende spanningscontrole, die spanningscontrole, de autocontrole van de metertelling enz. door PLC, touch screengebruik WEINVIEW Taiwan, PLC gebruik Siemens Duitsland opnieuw opwinden; en andere controle (Hydraulische druktype)
2. Het touche screen keurt 10 duim, balansstructuur goed.
3. PLC autometer tegen, autoeinde wanneer alarm, auto vaste lengte.
4. Het kan auto ophouden toen het de plaatsende meter bereikte.

6.Extra materiaal: (koper verantwoordelijk voor het)

1. Voeding: 3phase 4 draadschakelaar; 380V 50HZ
2. Lucht: luchtcompressor

汇总电器表格主要配置:
