3, Functionele beschrijving van elk deel:
1. Tractieafdeling:
1. De tractierol wordt gedreven door een servomotor van 3.7KW.
2. Afvalrand recyclingsapparaat:
Gebruik een ventilator om het afval en de afvalmaterialen uit te blazen, en de klant zal een netwerkdoos voor inzameling uitrusten.
3. Windend mechanisme: (Het links of rechts eind van het afgewerkte product wordt bepaald door de klant wanneer het plaatsen van een orde)
1. Het besnoeiingsmateriaal is onafhankelijk gekronkeld gebruikend zowel hogere als lagere assen, en het scheurende mes gebruikt een cirkelmes voor het scheuren (6 paren)

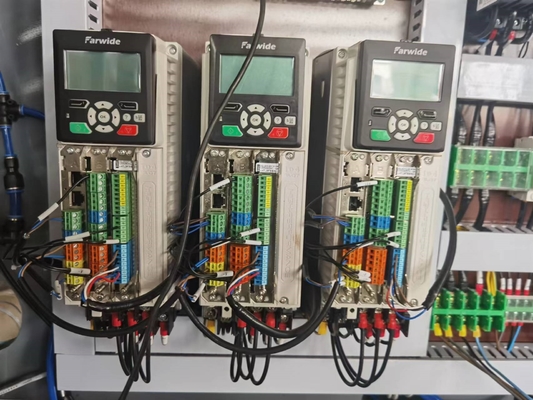

2. De hogere en lagere windende schachten elk hebben één servomotor van 3.7KW met pneumatische uitbreidingsschacht. De het winden spanning wordt automatisch door PLC van Siemens gecontroleerd op de huidige roldiameter wordt gebaseerd ervoor zorgen, die dat het gebeëindigde materiaal keurig is wanneer de veelvoudige spleten die worden gesneden. Alle gezichten van het roleind zijn vlak, en de vlakheid van de schijfoppervlakte wordt vrij geselecteerd door de pneumatische drukrol en de zelfrol van de gewichtsdruk voor knipsel. De strakheid van de binnen en buitenlagen van de gebeëindigde rol is controleerbaar, wat een spiraalvormige het winden methode is. Aangezien de windende diameter blijft stijgen, controleert PLC automatisch de snelheid van de windende servomotor om te verminderen.
5. Lossingsapparaat
De goedkeuring van een verbonden shaftless hydraulische automatische het voeden structuur
(1) 1 reeks van analoge correctiemotor
(2) gidsspoor 35 model 4 stukken
(3) één paar van het staal van uitstekende kwaliteit wordt gebruikt voor dikke herdenkingsoverwelfde galerij 40
(4) 1 paar van het opheffen van schommelingswapens
(5) cilinder 140X63 1 paar
(6) de lossingsrem keurt één paar luchtremmen goed
Het elektromateriaal keurt goed

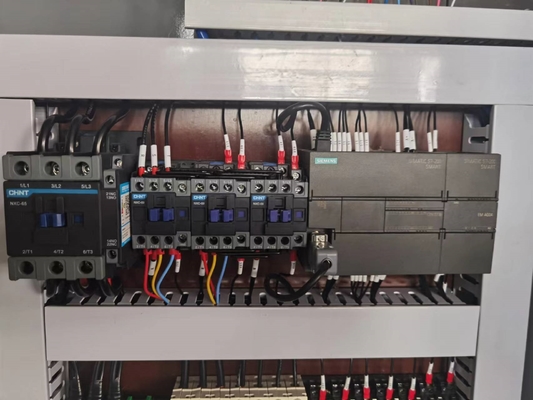

De Chintgroep wordt gebruikt voor zwakstroomelektrische apparaten, wordt Snyder gebruikt voor knoopschakelaars, wordt Siemens gebruikt voor PLC, en het besturingssysteem van de gehele machine wordt gecontroleerd
4, de Plaats van het Machinedeel
