Productdetails:
|
| Materieel type: | HUISDIEREN、 BOPP、 BOF、 PE、 OPP GEROLD MATERIAAL | Materiële Dikte: | 0.0120.5mm (membraan) |
|---|---|---|---|
| Maximumbreedte van grondstoffen: | 1400mm | De breedte van de broodjesoppervlakte: | 1150mm |
| Scherpe Breedte: | 101100mm | De kern van de spoelbuis: | 3 document buis |
| Maximumdiameter van het winden: | 600mm | Maximumsnelheid: | 300 meters/minuut |
| Het scheuren van snelheid: | 10-300 meters/minuut | Totale macht van voeding: | 12.5Kw |
| Totaal Gewicht: | 4200kg | Algemene afmetingen: | 3200 in lengte, 2600 in breedte, en 1500mm in hoogte |
| Markeren: | Hj-1100a-III Scheurende Rewinder-Machine,Het scheuren van Rewinder-Machine 1100mm,Het scheuren van Rewinder-HUISDIERENmachine |
||

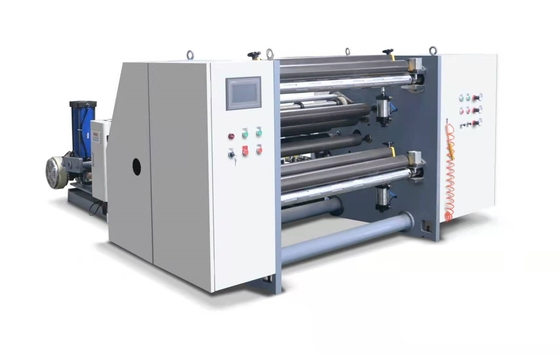

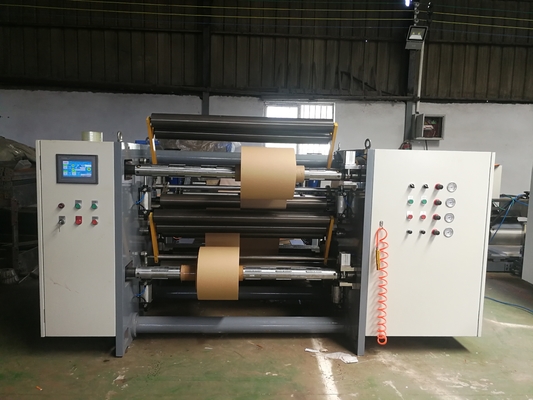

Hj-1100a-III servo volledig automatische spanning drie die machine scheuren
1, Parameterindicatoren:
1. Materieel type: HUISDIER, BOPP, BOF, PE, OPP en andere gerolde materialen;
2. Materiële dikte: 0.0120.5mm (film); 30-450g (document)
3. Maximumdiameter van grondstoffen: 1400mm
4. De kern van de grondstoffenbuis: 3 „document buis
5. Maximumbreedte van grondstoffen: 1100mm
6. De breedte van de broodjesoppervlakte: 1150mm
7. Scherpe breedte: 101100mm
8. Het winden van buiskern: 3 „document buis;
9. Maximumdiameter van het winden: 600mm
10. De totale slag van de afwijkingscorrectie: 150mm
11. Maximumsnelheid: 300 meters/minuut
12. Scherpe snelheid: 10-300 meters/minuut
13. Totale voeding: 12.5KW
14. Totaal gewicht: ongeveer 4200KG
15. Externe dimensies: 3200 snakken, brede 2600, en hoge 1500mm
| Deelnaam | Specificatie en model | hoeveelheid | merk |
| 45 # staalkader | Netto dikte 40mm van het muurpaneel | 1 paar | |
| 3-duim opblaasbare schacht | 2 stukken | ||
| Hoofdtractiestaaf | φ 120 * 1150mm | 1 stuk | |
| Het hoofdpolyurethaan van de tractie rubberrol | φ 120 * 1150mm | 1 stuk | |
| Harde alumina gidsrol | Φ 75 * 1150mm | 13 stukken | |
| Servo winden | 3.7KW | 2 reeksen | Schoonheidsafdeling |
| Tractie servo | 3.7KW | 1 reeks | Schoonheidsafdeling |
| De magnetische poederrem wordt gebruikt voor zich het afwikkelen | 20KG | 1 eenheid | |
| Ventilator van de afval de blazende rand | 1.1KW | 1 eenheid | Wuxi |
| lager | 1 partij | HRB | |
| Pneumatische componenten | 1 partij | ||
| drvie | 3.7KW | 3 eenheden | Shenzhen Hongyuan |
| Ultrasone correctie van afwijking | 1 reeks | Knuppels | |
| Hoofdplc programmeerbaar controlemechanisme | CPU224XP | 1 stuk | Siemens |
3, Functionele beschrijving van elk deel:
1. Tractieafdeling:
1. De tractierol wordt gedreven door een servomotor van 3.7KW.
2. Afvalrand recyclingsapparaat:
Gebruik een ventilator om het afval en de afvalmaterialen uit te blazen, en de klant zal een netwerkdoos voor inzameling uitrusten.

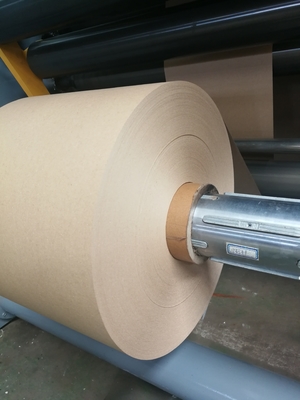

3. Windend mechanisme: (Het links of rechts eind van het afgewerkte product wordt bepaald door de klant wanneer het plaatsen van een orde)
1. Het besnoeiingsmateriaal is onafhankelijk gekronkeld gebruikend zowel hogere als lagere assen, en het scheurende mes gebruikt een recht mes voor het scheuren (6 paren)
2. De hogere en lagere windende schachten elk hebben één servomotor van 3.7KW met pneumatische uitbreidingsschacht. De het winden spanning wordt automatisch door PLC van Siemens gecontroleerd op de huidige roldiameter wordt gebaseerd ervoor zorgen, die dat het gebeëindigde materiaal keurig is wanneer de veelvoudige spleten die worden gesneden. Alle gezichten van het roleind zijn vlak, en de vlakheid van de schijfoppervlakte wordt vrij geselecteerd door de pneumatische drukrol en de zelfrol van de gewichtsdruk voor knipsel. De strakheid van de binnen en buitenlagen van de gebeëindigde rol is controleerbaar, wat een spiraalvormige het winden methode is. Aangezien de windende diameter blijft stijgen, controleert PLC van Siemens automatisch de snelheid van de windende servomotor om te verminderen.
5. Lossingsapparaat
De goedkeuring van een verbonden shaftless hydraulische automatische het voeden structuur
(1) 1 reeks van analoge correctiemotor
(2) gidsspoor 25 model 4 stukken
(3) één paar van het staal van uitstekende kwaliteit wordt gebruikt voor dikke herdenkingsoverwelfde galerij 40
(4) 1 paar van het opheffen van schommelingswapens
(5) cilinder 140X63 1 paar
(6) de lossingsrem keurt één paar luchtremmen goed
Het elektromateriaal keurt goed
De Chintgroep wordt gebruikt voor zwakstroomelektrische apparaten, wordt Snyder gebruikt voor knoopschakelaars, wordt Siemens gebruikt voor PLC, en het besturingssysteem van de gehele machine wordt gecontroleerd
PLC van de controlesectie keurt Siemens goed het elektromateriaal Chint goedkeurt
aandrijvingscontrole die drie aandrijving van Shenzhen gebruiken Hongyuan

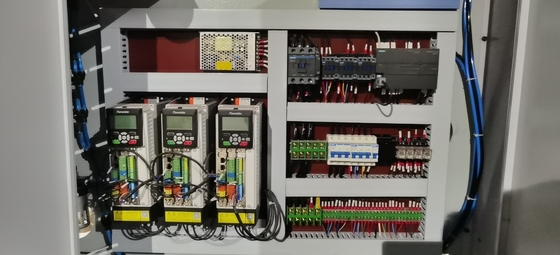

Distributievakje sectie
Correctiesysteem
Gesimuleerde correctie die knuppels met behulp van
Verrichtingssectie

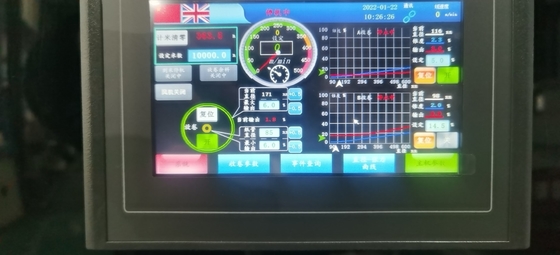

Het touche screen keurt Kunlun goed verbonden 7 duimwijze
De schakelaar keurt Snyder goed
De verordening van de luchtdruk wordt gecontroleerd door een precisie regelende klep
5.
Leveringscyclus: binnen 35 werkdagen.
