Productdetails:
|
| Materieel type: | HUISDIEREN、 BOPP、 BOF、 PE、 OPP GEROLD MATERIAAL | Materiële Dikte: | 0.0120.5mm (membraan) |
|---|---|---|---|
| Maximumbreedte van grondstoffen: | 1100mm | De breedte van de broodjesoppervlakte: | 1150mm |
| Scherpe Breedte: | 201100mm | De kern van de spoelbuis: | 3 document buis; het gebruiken van 2 Duluo-schachten van de gasuitbreiding |
| Maximumdiameter van het winden: | 600mm | Maximumsnelheid: | 450 meters/minuut |
| Het scheuren van snelheid: | 10-450 meters/minuut | Totale macht van voeding: | 13KW |
| Totaal Gewicht: | 4200kg | Algemene afmetingen: | 2414 in lengte, 3690 in breedte, en 1720mm in hoogte |
| Markeren: | Hj-1100a-III Scheurende Rewinder-Machine,Het scheuren van Rewinder-Machine 450m/min,Het scheuren van de Machine van Rewinder BOPP |
||

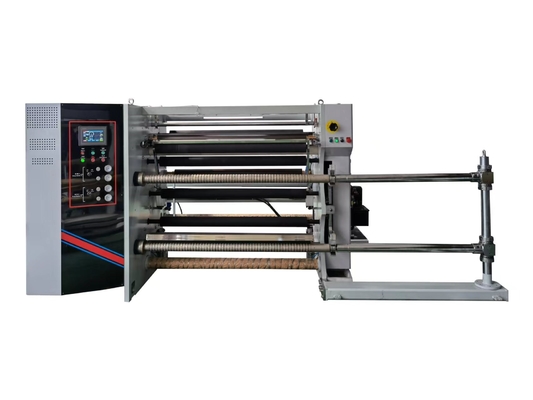

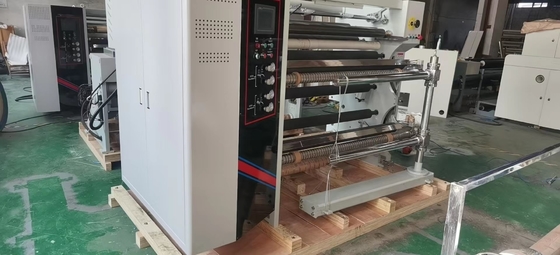

Hj-1100a-III servo volledig automatische spanning drie die machine scheuren
| Deelnaam | Specificatie en model | hoeveelheid | merk |
| 45 # staalkader | Netto dikte 40mm van het muurpaneel | 1 paar | |
| 3-duim opblaasbare schacht | Plateren Luo | 2 stukken | |
| Hoofdtractiestaaf | φ 120 * 1150mm | 1 stuk | |
| Het hoofdpolyurethaan van de tractie rubberrol | φ 120 * 1150mm | 7 stuk | |
| Harde alumina gidsrol | Φ 90 * 1150mm | 6 stukken | |
| Servo winden | 5.5KW | 2 reeksen | Schoonheidsafdeling |
| Tractie servo | 5.5KW | 1 reeks | Schoonheidsafdeling |
| aandrijving | 5.5KW | 3 eenheden | Shenzhen Hongyuan |
| Ventilator van de afval de blazende rand | 1.5KW | 1 eenheid | Wuxi |
| lager | 1 partij | HRB | |
| Pneumatische componenten | 1 partij | ||
| Het ronde mes keurt het verwarmen functie goed | 6 paren | ||
| Hoofdplc programmeerbaar controlemechanisme | CPU224XP | Siemens | |
| touche screen van de 7 duim het ware kleur | TPC1061Ti | 1 stuk | Peking Kunlun Tongshi |
| Nabijheidsschakelaar | 1 stuk | Japan OMRON | |
| Laag voltageapparaten | 1 stuk | Schneider | |
| De Voeding van de omschakelingswijze | 1 partij | Taiwan Mingwei |
3, Functionele beschrijving van elk deel:
1. Tractieafdeling:
1. De tractierol wordt gedreven door een servomotor van 3.7KW.
2. Afvalrand recyclingsapparaat:
Gebruik een ventilator om het afval en de afvalmaterialen uit te blazen, en de klant zal een netwerkdoos voor inzameling uitrusten.

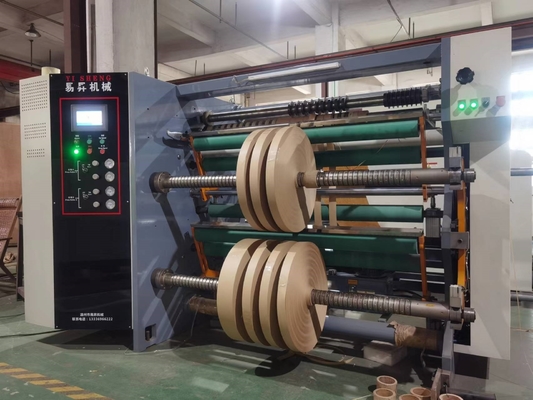

3. Windend mechanisme: (Het links of rechts eind van het afgewerkte product wordt bepaald door de klant wanneer het plaatsen van een orde)
1. Het besnoeiingsmateriaal is onafhankelijk gekronkeld gebruikend zowel hogere als lagere assen, en het scheurende mes gebruikt een recht mes voor het scheuren (6 paren)
2. De hogere en lagere windende schachten elk hebben één servomotor van 3.7KW met pneumatische uitbreidingsschacht. De het winden spanning wordt automatisch door PLC van Siemens gecontroleerd op de huidige roldiameter wordt gebaseerd ervoor zorgen, die dat het gebeëindigde materiaal keurig is wanneer de veelvoudige spleten die worden gesneden. Alle gezichten van het roleind zijn vlak, en de vlakheid van de schijfoppervlakte wordt vrij geselecteerd door de pneumatische drukrol en de zelfrol van de gewichtsdruk voor knipsel. De strakheid van de binnen en buitenlagen van de gebeëindigde rol is controleerbaar, wat een spiraalvormige het winden methode is. Aangezien de windende diameter blijft stijgen, controleert PLC van Siemens automatisch de snelheid van de windende servomotor om te verminderen.
5. Lossingsapparaat
De goedkeuring van een verbonden shaftless hydraulische automatische het voeden structuur
(1) 1 reeks van analoge correctiemotor
(2) gidsspoor 25 model 4 stukken
(3) één paar van het staal van uitstekende kwaliteit wordt gebruikt voor dikke herdenkingsoverwelfde galerij 40
(4) 1 paar van het opheffen van schommelingswapens
(5) cilinder 140X63 1 paar
(6) de lossingsrem keurt één paar luchtremmen goed
Het elektromateriaal keurt goed

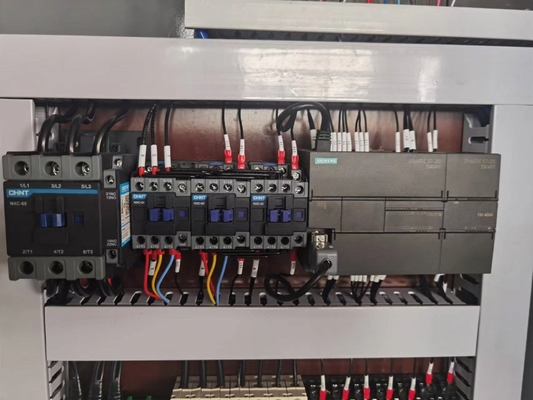

De Chintgroep wordt gebruikt voor zwakstroomelektrische apparaten, wordt Snyder gebruikt voor knoopschakelaars, wordt Siemens gebruikt voor PLC, en het besturingssysteem van de gehele machine wordt gecontroleerd
PLC van de controlesectie keurt Siemens goed het elektromateriaal Chint goedkeurt

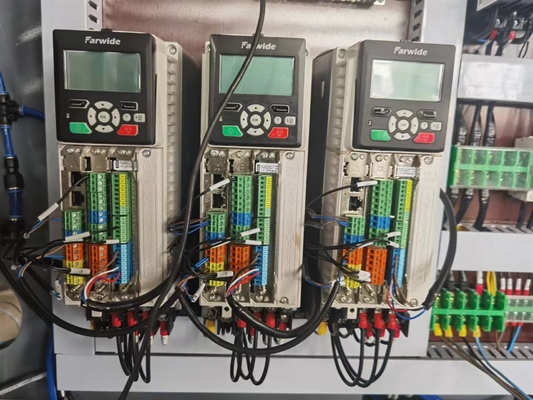

aandrijvingscontrole die drie aandrijving van Shenzhen gebruikt Hongyuan

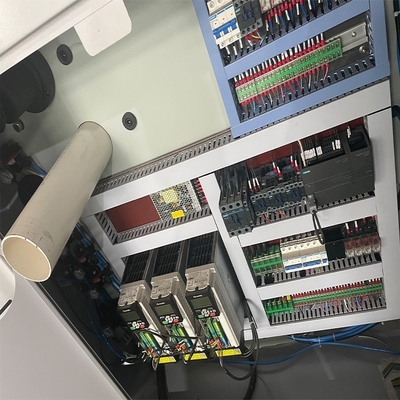

Distributievakje sectie

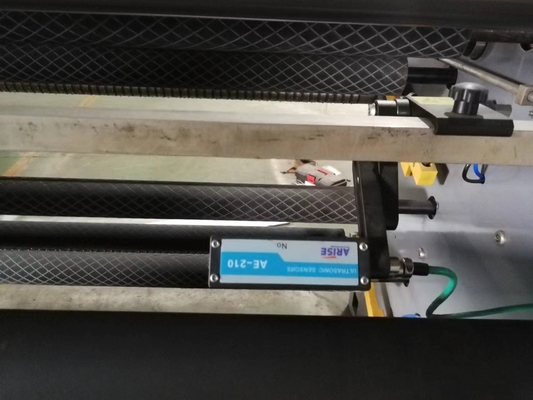

Correctiesysteem
Gesimuleerde correctie die knuppels met behulp van
Verrichtingssectie

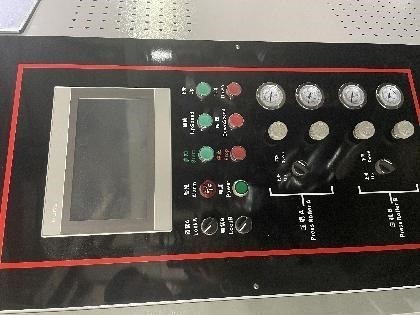

Het touche screen keurt Kunlun goed verbonden 7 duimwijze
De schakelaar keurt Snyder goed
De verordening van de luchtdruk wordt gecontroleerd door een precisie regelende klep
5.
Leveringscyclus: binnen 35 werkdagen.
