1. Materieel type: broodje zoals materialen zoals zelfklevend, document, niet-geweven stof, druksamenstelling, enz.
2. Materiële dikte; 30-450g (document)
3. Maximumbreedte van grondstoffen: 1100mm
4. De breedte van de broodjesoppervlakte: 1150mm
5. Scherpe breedte: 151150mm
6. Het winden van buiskern: 3 „document buis; het gebruiken van 2 Duluo-schachten van de gasuitbreiding
7. Maximumdiameter van het winden: 1000mm
8. Maximumsnelheid: 620 meters/minuut
9. Scherpe snelheid: 10-620 meters/minuut
10. Totale voeding: 18KW
11. Totaal gewicht: ongeveer 3800KG
12. Externe dimensies: 3600 in lengte, 2350 in breedte, en 1950mm in hoogte
| Deelnaam |
Specificatie en model |
hoeveelheid |
merk |
| 45 # staalkader |
Netto dikte 40mm van het muurpaneel |
1 paar |
Chrome-het plateren |
| 3-duim opblaasbare schacht |
Plateren Luo |
2 stukken |
|
| Het hoofdplateren van de het staalstaaf van de tractierol |
φ 120 * 1150mm |
1 stuk |
|
| Het hoofdpolyurethaan van de tractie rubberrol |
φ 120 * 1150mm |
1 stuk |
|
| Harde alumina gidsrol |
Φ 90 * 1150mm |
10 stukken |
|
| Servo winden |
5.5KW |
2 reeksen |
Schoonheidsafdeling |
| Tractie servo |
5.5KW |
1 reeks |
Schoonheidsafdeling |
| aandrijving |
5.5KW |
3 eenheden |
Shenzhen Hongyuan |
| Ventilator van de afval de blazende rand |
1.5KW |
1 eenheid |
Wuxi |
| lager |
|
1 partij |
HRB |
| Pneumatische componenten |
|
1 partij |
|
| Het ronde mes keurt het verwarmen functie goed |
|
1 reeks |
|
| Hoofdplc programmeerbaar controlemechanisme |
TPC1061Ti |
1 stuk |
Siemens |
| touche screen van de 10 duim het ware kleur |
TPC1061Ti |
1 stuk |
Peking Kunlun Tongshi |
| Nabijheidsschakelaar |
|
1 stuk |
Japan OMRON |
| Laag voltageapparaten |
|
1 stuk |
Schneider |
| De Voeding van de omschakelingswijze |
S100-24 |
1 stuk |
Taiwan Mingwei |
3, Functionele beschrijving van elk deel:
(1). Tractieafdeling:
1. De tractierol wordt gedreven door een servomotor van 5.5KW.
(2). Afvalrand recyclingsapparaat:
Gebruik een ventilator om het afval en de afvalmaterialen uit te blazen, en de klant zal een netwerkdoos voor inzameling uitrusten.
(3). Windend mechanisme: (afgewerkt product het leegmaken wordt voltooid mechanisch)
1. Het besnoeiingsmateriaal is onafhankelijk gekronkeld gebruikend zowel hogere als lagere assen, en het scheurende mes gebruikt een cirkelmes voor het scheuren (8 paren)
2. De hogere en lagere windende schachten elk hebben één servomotor van 5.5KW met pneumatische uitbreidingsschacht. De het winden spanning wordt automatisch door PLC van Siemens gecontroleerd op de huidige roldiameter wordt gebaseerd ervoor zorgen, die dat de gebeëindigde materialen keurig zijn wanneer de veelvoudige spleten die worden gesneden. Alle gezichten van het roleind zijn vlak, en de vlakheid van de schijfoppervlakte wordt vrij geselecteerd door de pneumatische drukrol en de zelfrol van de gewichtsdruk voor knipsel. De strakheid van de binnen en buitenlagen van de gebeëindigde rol is controleerbaar, wat een spiraalvormige het winden methode is. Aangezien de windende diameter blijft stijgen, controleert PLC automatisch de snelheid van de windende servomotor om te verminderen.
5. Lossingsapparaat
De goedkeuring van een shaftless hydraulische automatische het voeden structuur
(1) één paar lossingschassis
(2) 1 reeks van analoge correctiemotor
(3) gidsspoor 35 model 8 stukken
(4) één paar van het staal van uitstekende kwaliteit wordt gebruikt voor dikke herdenkingsoverwelfde galerij 40
(5) 1 paar van het opheffen van schommelingswapens
(6) cilinder 4 paren
(7) 1 paar niet as hoogste kegels
(8) luchtrem 1 paar
Het elektromateriaal keurt goed
De Chintgroep wordt gebruikt voor zwakstroomelektrische apparaten, wordt Snyder gebruikt voor knoopschakelaars, wordt Siemens gebruikt voor PLC, en het besturingssysteem van de gehele machine wordt gecontroleerd
4, de Plaats van het Machinedeel

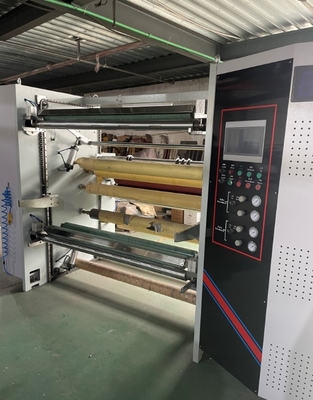

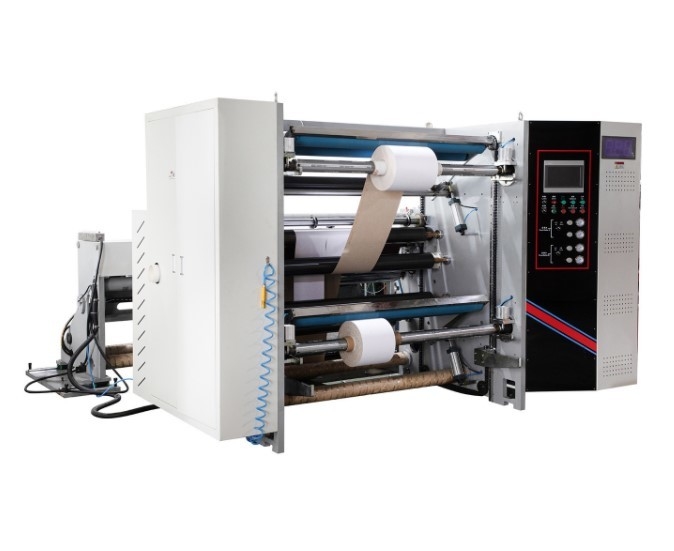

Algemene verschijning

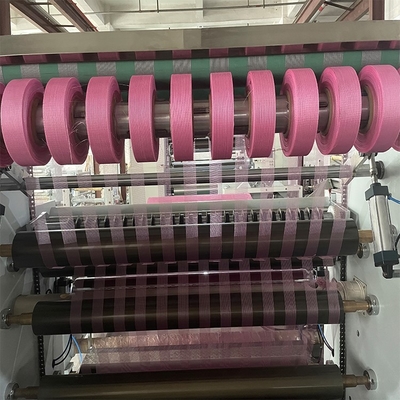

Hogere en lagere centrum windende diameter 1000mm

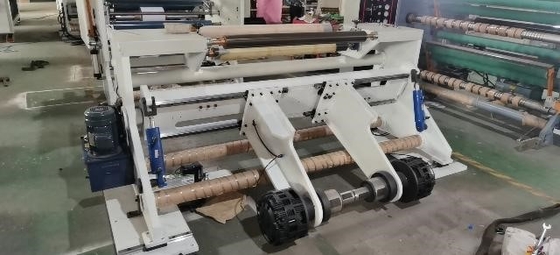

Het hydraulische shaftless automatische opheffen, arbeidsbesparende materiële plaatsing, en eenvoudige verrichting

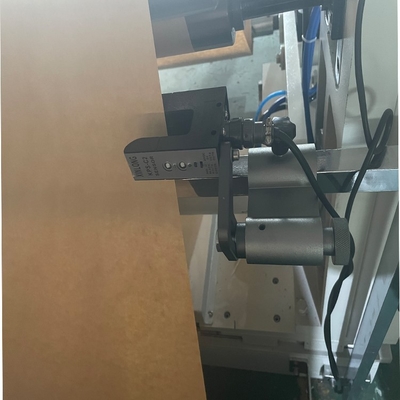

Hoog - de kwaliteitssensoren richten de stof en maken het materiaal vlak

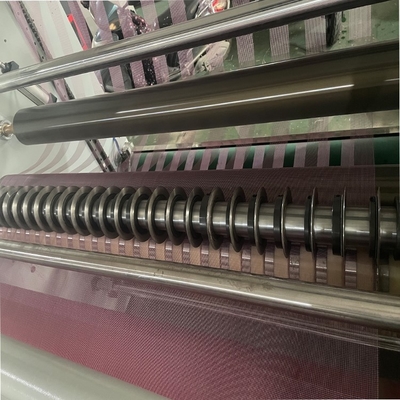

Cirkelmessenapparaat, of het facultatieve apparaat van het luchtmes,
De functie van de spanningscontrole

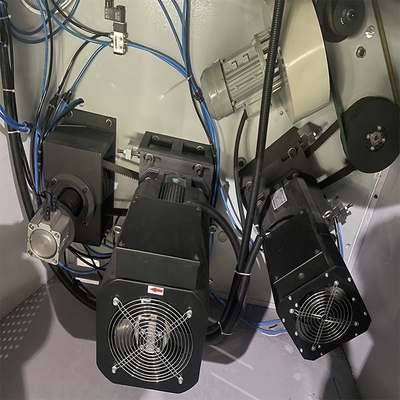

De functie van het servomotorapparaat

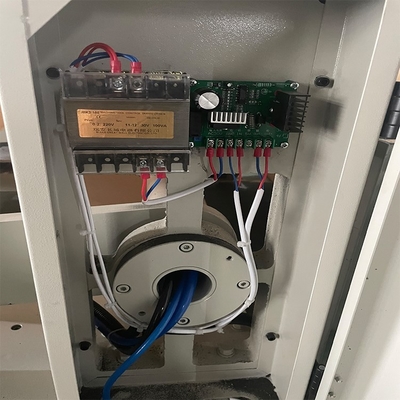

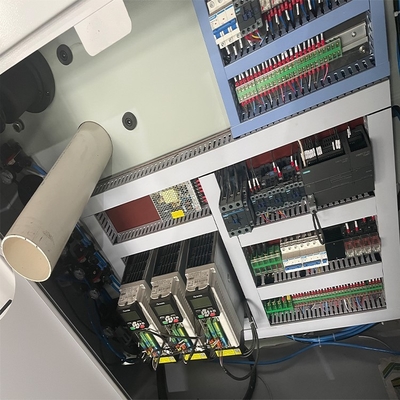

Hoofd aangesloten distributiedoos

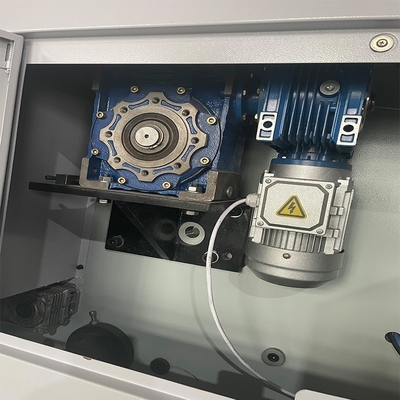

Het leegmaken gebruikend een reductiemiddel

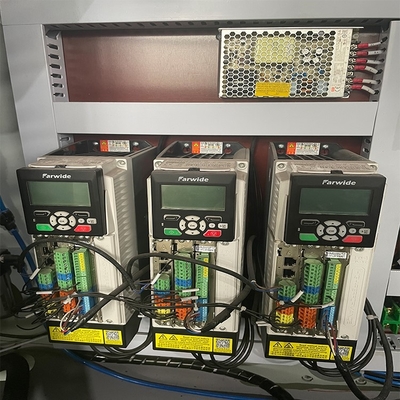

驱动器采用宏远

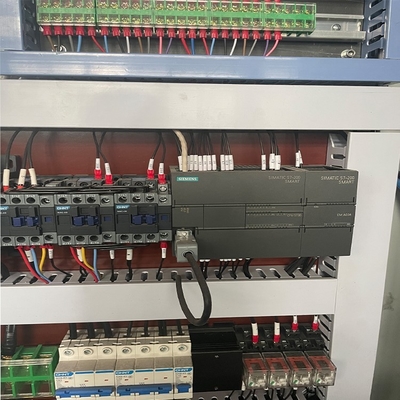

PLC keurt Siemens van Duitsland goed
Het automatische meter tellen, alarmparkeren, automatische controle en andere functies

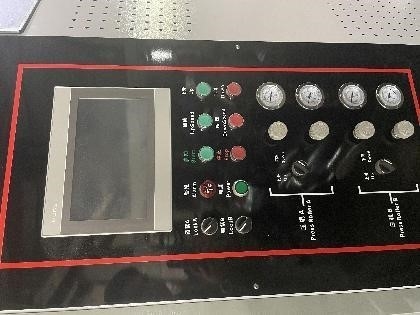

10 duimtouch screen, Kunlun verbonden staat
