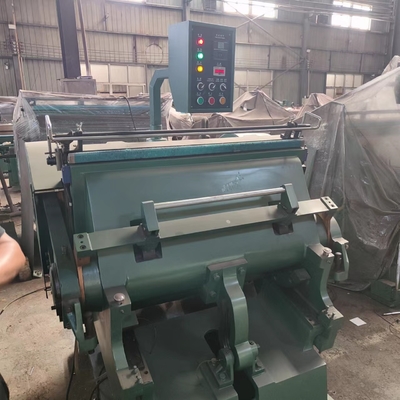

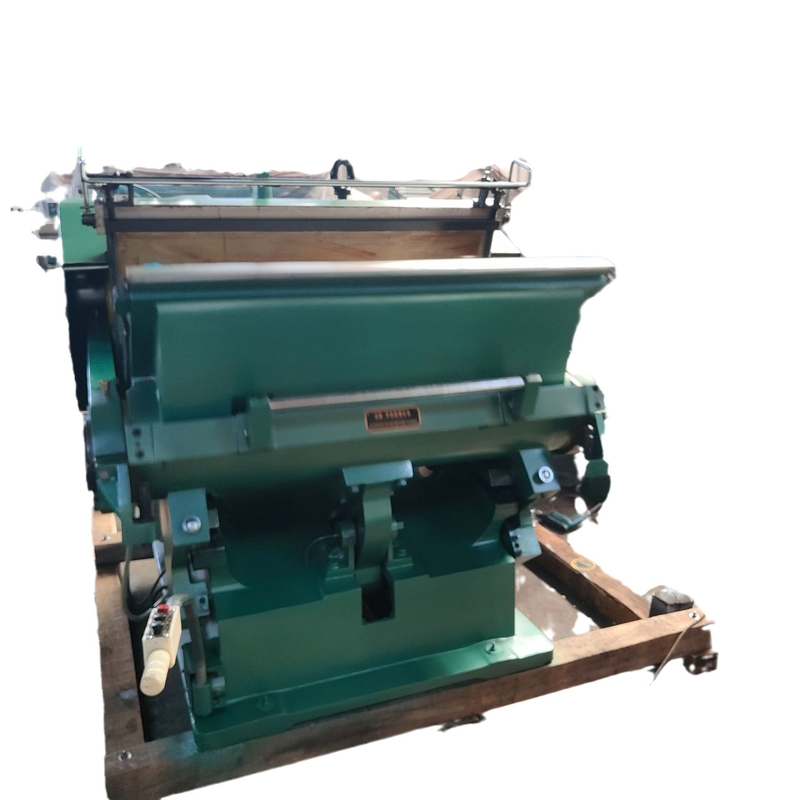

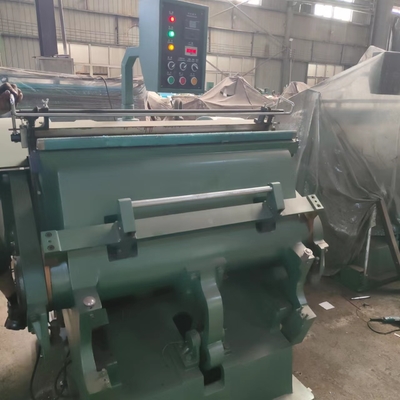

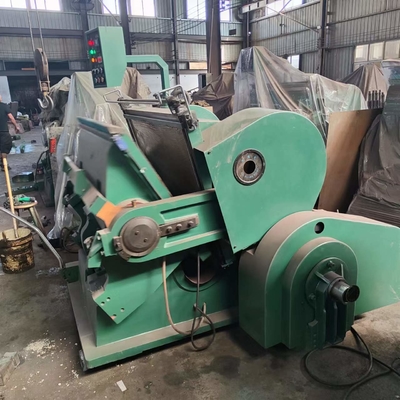

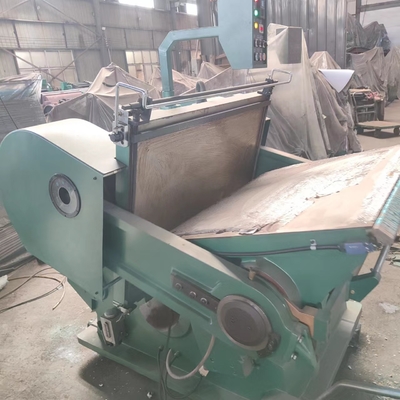

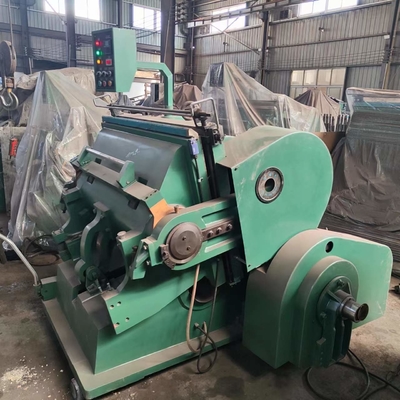

Configuratielijst van vlakke inkepingsmachine (modelhj1040)
Technische parameters:
1. Grootte binnen het kader: 1040 * 720
2. Het werk snelheid: 22 ± 2
3. Maximumbladlengte: < 28m
4. Motormacht: 4KW
5. Netto gewicht: 3200kg
6. Grensdimensie: 1850 * 1800 * 1700
1. Het afgietsel van de machine is het Grijze ijzer van HT200, dat wordt onthard. Het kan de afgietsels van de machine (met inbegrip van het lichaam, het perskader, enz.) minder aan misvorming en breuk naar voren gebogen maken.
2. De as van de machine wordt gemaakt van 45 # staal.
3. De belangrijkste toestellen van de machine worden ook gemaakt van vier het staal van het fosforchromium, dat dan wordt gedoofd en aangemaakt.
4. De voering van het gidsspoor van de machine wordt gemaakt van het aluminium van het 38 chromiummolybdeen, dat toen nitrided is. Het verbetert zeer zijn hardheid en is minder naar voren gebogen aan slijtage en scheur. Het kan de druk van de machine in saldo en niet gemakkelijk verandering houden.
5. De lagers van de machine worden gemaakt van Wafangdian-lagers.
6. De machine keurt een gecentraliseerd bijtankend smeringssysteem goed, dat de zachtheid van de oliekring kan beter verzekeren. Maak het onderhoud en het bijtanken van de geschiktere machine.
7. De koker van de koppelstangschacht van de machine wordt gemaakt van zuivere koperkoker. Maak de machine nauwkeuriger.
De sleutel en de belangrijkste onderdelen van de bovengenoemde machines zullen niet afzonderlijk verklaard worden.
Hoofd structurele eigenschappen:
1.Sliding de lagers zijn mnade van hoogte - de kuiper van de kwaliteitslegering, dus om effect van antifrictie te krijgen en het verminderen te schudden.
2. Het vliegwiel is met groot ogenblik van kracht en grote druk.
3. met hoge weerstand wegens ééndelig afgietsel door hoogste-rankingmaterial voor rmachinelichaam te gebruiken.
4. De enige plaat elektromagnetische koppeling is gevoelige betrouwbare aind.
5. Met functies van enige, coontinuous en openings dwelll verrichting, blijf stilstaan waaier is adjuustable.
6. De werkende positie wordt redelijk geschikt, be*wegen-bedlcan wordt geopend voor zijn optimum.
7. Betrouwbaar veiligheids protectioon systeem.
| Model |
Max.Rule Gebied |
Het werk Snelheid |
Max.Rule Lengte |
Motormacht |
Gewicht |
Algemene Deminsion |
| Hj-1200 |
1200*830mm |
20+2 (slagen/min) |
<32m>
| 5.5KW |
4500kg |
2050*2150*1900mm |
| Hj-1100 |
1100*800mm |
20+2 (slagen/min) |
<30m>
| 4KW |
4200kg |
2000*1950*1700mm |
| Hj-1040 |
1040*720mm |
22+2 (slagen/min) |
<28m>
| 4KW |
3200kg |
1850*1800*1700mm |
