Flexodrukmachine met hoge snelheid met een lengte van 250 mm, een breedte van 180 mm, een snelheid van 5-60 m/min en een nauwkeurigheid van 0,15 mm

1. Belangrijkste technische parameters

1. Maximale afdruklengte: 250 mm

2. Afdrukbreedte: 180 mm

3. Afdruksnelheid: 5-60 m/min

4. Overdruknauwkeurigheid: < 0,15 mm

5. Totaal geïnstalleerd vermogen: 6Kw

6. Algemene afmetingen: (L × B × H) 1680 × zevenhonderdtachtig × duizend tweehonderdtachtig

7. Gewicht: ≈ 618KG

2, Belangrijkste structurele functies en werkingsprincipes

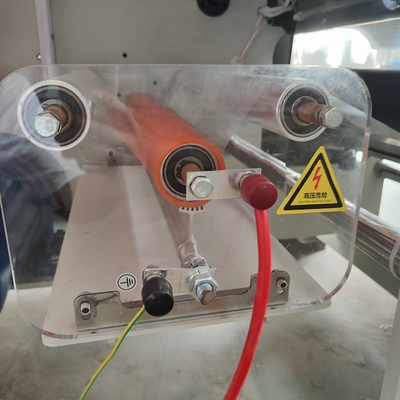

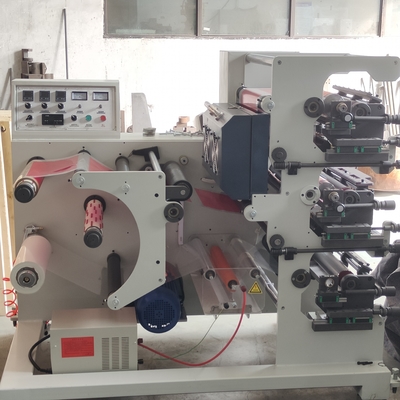

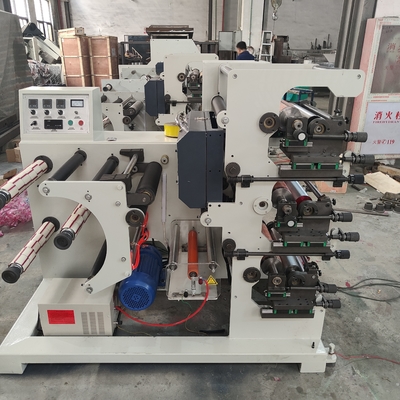

De structuur van deze machine omvat ontlading, corona-ontlading, tractie, afdrukken in eerste kleur, afdrukken in tweede kleur, oven, snijden en materiaalverzameling.(Zoals weergegeven in de afbeelding)

2.Inkttoevoermechanisme

1. Til de inktbak op.2. Anilox.3. Schraper.4. Drukrol.5. Samenstelling rugleuningrol.

(Zoals weergegeven in de afbeelding)

3. Chromatisch mechanisme

Kleurafstemming bestaat uit een planetair versnellingsbaktransmissiemechanisme, dat de planetaire versnellingsbaktransmissie naar links en rechts aanpast om het patroon op en neer uit te lijnen.Pas de afdrukrollen naar links en rechts aan om het patroon naar boven en beneden uit te lijnen.(Zoals weergegeven in de afbeelding)

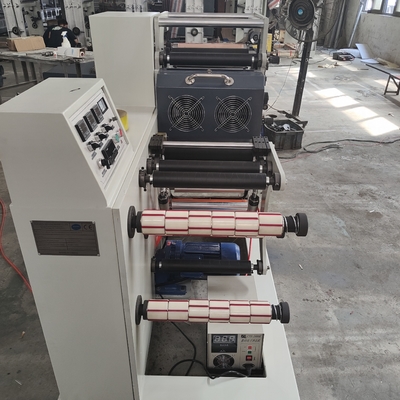

5. Ovenmechanisme

Wanneer het drukwerk door de oven gaat, wordt de warmte die door de verwarmingsbuis wordt afgegeven door een ventilator naar buiten geblazen om de inkt op het oppervlak van het drukwerk te drogen.De temperatuur van de oven wordt geregeld door een intelligente temperatuurmeter en thermokoppel inductie.

6, Opwindend apparaat

Het wikkelapparaat wordt voornamelijk gebruikt voor het wikkelen van producten in vaten.Hij heeft voornamelijk een haspel.Het vermogen wordt aangedreven door een motor om een ​​tandwiel aan te drijven, en het tandwiel drijft het vermogen aan om de wikkelas te laten draaien om het doel van het opwinden te bereiken.De strakheid van de trommel hangt af van de afstelling van de moer en de veer.

7, Machineonderhoud en onderhoud

Om ervoor te zorgen dat de afdrukfunctie lange tijd normaal werkt en goed bedrukte producten produceert, moet de machine goed worden onderhouden en onderhouden.Operators moeten voorafgaand aan het werk een technische training ondergaan, waarbij ze niet alleen vertrouwd raken met het flexodrukproces, maar ook de structuur, het werkingsprincipe en de normale bedieningsmethoden van deze machine begrijpen en beheersen.De belangrijkste punten van het aanpassen van verschillende instellingen beheersen.Voordat u de machine start, is het noodzakelijk om de staat, bruikbaarheid en flexibiliteit van elk onderdeel van de machine uitgebreid te inspecteren.Aan elk smeeronderdeel moet smeervet worden toegevoegd.Tijdens de werking van de machine moet de politie elk werkend onderdeel inspecteren.Als er abnormale omstandigheden zijn, zoals lagergeluid en trillingen, moet de machine onmiddellijk worden gestopt voor inspectie.Pas nadat het probleem is opgelost, kan de machine worden gestart.Na het stoppen van de machine, is het noodzakelijk om de stroom onmiddellijk uit te schakelen, de machine schoon te maken, de inkttrechter te verwijderen, de lijmrol los te laten, het inktmes te verlaten en reinigingsmiddel te gebruiken om de plaatrol en het inktblad af te vegen en olie te injecteren op elk smeerpunt.

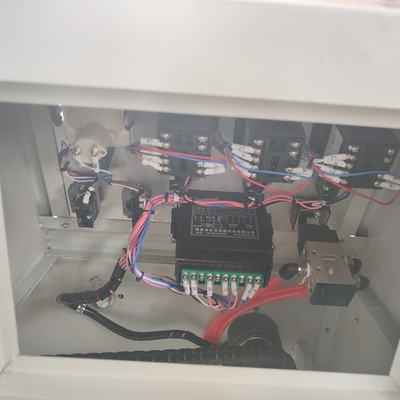

8, Elektrisch controlesysteem

Deze machine maakt gebruik van twee 220V/50Hz wisselstroomvoedingen.Het besturingssysteem gebruikt 220V wisselstroom.Raadpleeg het bedieningspaneel van de machine voor specifieke elektrische schakelaars en instrumenten.Nadat de installatie van deze machine is voltooid, start u de hoofdmotor, past u de snelheid aan, laat u de hoofdmachine langzaam draaien en controleert u de draairichting van de hoofdmachine.

De machinebehuizing moet betrouwbaar geaard zijn.Let op elektrische veiligheid.
